轻松认识SCSI卡
在
服务器
技术高速发展的今天， SCSI以及RAID技术依然是
服务器
存储领域不可或缺的技术。本文的主要目的正是让初次接触SCSI和RAID的读者朋友们能系统的认识这两项技术。
SCSI卡
这两种技术都需要增加相应的板卡来实现。早期用过
扫描仪
和刻录机的朋友就一定知道，安装
扫描仪
时就需要在计算机中插入一块板卡，那就是SCSI卡；系统的说，SCSI卡就是一种提供一个或以上的SCSI接口内置板卡，它可插在
服务器
（或其它设备）
主板
上的普通PCI（或
服务器
上的PCI-X）插槽上，实现多个SCSI接口的提供，以方便多个SCSI外设的连接。除了可以连接扫描外，还可以连接SCSI
硬盘
，SCSI光驱，刻录机等设备。图1即为一块SCSI卡。
图1 SCSI卡
SCSI卡与设备的连接通过专用的SCSI连接线进行。其接口通常有50针、68针和80针之分，最常见的是50针和68针。图2即为SCSI连接线。
图2 SCSI连接线
特点综述：
以高传输率和高可靠性著称，广泛应用于
服务器
和高档PC中；相对IDE接口，除了具有传输速率优势外，1个SCSI接口可以挂接15个以上的设备，而IDE接口只能支持4个设备的同时连接。因此高数据传输率和支持多个设备是其最显著的特点，同时价格要比IDE接口的设备贵出不少，最显著的价格体现就是IDE
硬盘
和SCSI
硬盘
。
轻松认识RAID卡
这是一种物理磁盘冗余阵列技术，将这种技术融入板卡中即是RAID卡。RAID是（Redundant Array of Independent Disks）的简称。RAID原本是为
服务器
使用的，但现在个人电脑用户也能充分体验到这类技术给计算机性能带来的提升。
要实现冗余，则至少需要两个以上的物理磁盘，所以在RAID卡上一般都提供有一个以上的磁盘接口，当然这里的磁盘接口不仅限于SCSI接口，目前还有IDE（ATA）和SATA接口等。图3即是一块RAID卡。

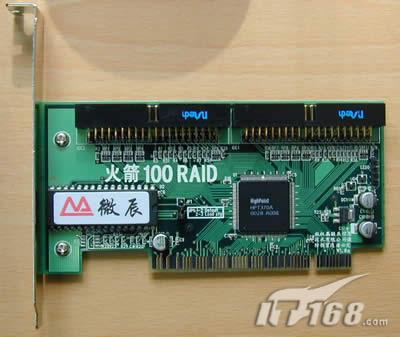

图3 RAID卡
从图中可以看到，RAID卡同样采用PCI接口插于
主板
的PCI插槽内，磁盘接口有可能在其金属挡板的侧面，也有可能附在卡身上。同时随RAID卡会搭配一个磁盘盒，用于多个磁盘的集中安装，如图4即是一个磁盘盒，可以看到这个磁盘盒可以同时安装5个磁盘设备；RAID卡与各个磁盘的连接同样通过相应接口的连接线实现。
通俗的说，使用RAID技术可以将多个磁盘叠加为一个整体来使用；而RAID卡的初始设置一般在BIOS中，开机时按说明书上指示的按键，即可进行RAID的相关设定。

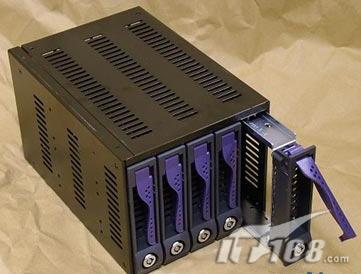

图4 磁盘盒
特点综述：
从上面的介绍我们可以清楚的认识到，使用RAID技术，可由多个
硬盘
组成容量巨大的存贮空间，极大提高存储能力；此外也降低了单位容量的成本；让多个
硬盘
同时分摊数据的读或写*作，因此整体速度有成倍地提高；可靠性以及容错性是采用 RAID的显著特色，在多个
硬盘
组合中如有单块
硬盘
出错，不会影响到整体的继续使用。
